YHJ型油混水監控裝置由傳感器、變送器、顯示儀表組成。用于檢測潤滑油、透平油、變壓器油的含水率，同時設有報警信號，當含水率超過設定值時發出電信號。
特點：本儀表采用單片機為核心，可靠性和準確度高。含水率由四位LED數碼管直觀顯示；發迅值有開關量和模擬量或485標準串口輸出。
一、主要技術參數
1、供電電源：AC220V、50Hz、DC220V；
2、測量范圍：0~5％；0~20%
3、輸出方式：(1)開關量輸出：3A/220V
(2)模擬量輸出：4~20mA；0-10mA； 0~5V； 1-5V
(3)RS485標準串口輸出
4、環境條件：溫度0~60℃，相對濕度<90％；
5、固定螺紋M36×1.5mm（特殊按用戶要求定做）
6、傳感器長度最短L≥176mm（特殊按用戶要求定做）
7、儀表外型尺寸160×80×130mm
8、儀表開孔尺寸152×76mm

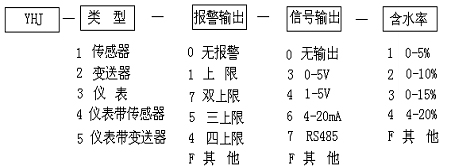

二、型號
注：1、傳感器和儀表為單配，無互換性一般必須同時采購，儀表無法帶信號輸出
2、變送器帶標準信號輸出，有互換性，可以和儀表分開采購，儀表可帶信號輸出

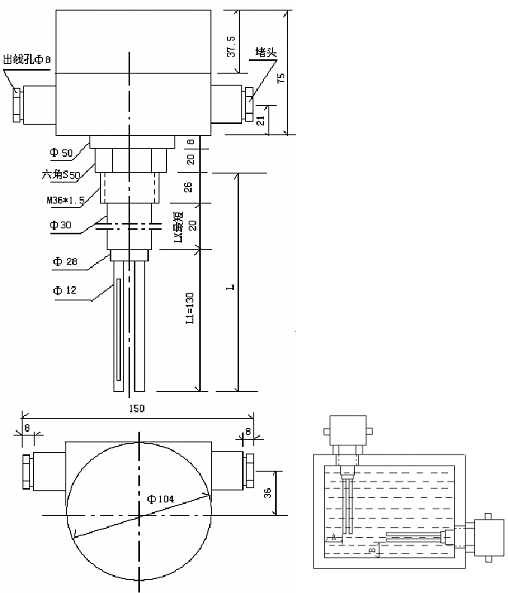

三、結構及安裝
“L1”長度范圍130mm必須全部浸入油中，并且電極距離油箱壁“A”及“B”大于3mm以上。
|
